Опыт применения габионных конструкций
в Москве и Московской области.

Габионные конструкции, изготавливаемые ООО "Габионы Маккаферри СНГ" по технологии итальянской фирмы "Оффичине Маккаферри С.п.А.", получили в последнее время широкое применение в России, особенно в московском регионе.
Многолетний опыт применения габионных конструкций в зарубежном и отечественном строительстве подтвердил возможность их применения при решении задач, возникающих при строительстве инженерных сооружений, проведении рекультивации нарушенных земель, организации защиты территорий от опасных природных и техногенных процессов.

На данный момент в московском регионе наиболее успешно решаются следующие задачи с применением габионных конструкций:
- укрепление берегов и регулирование русел рек;
- укрепление берегов озёр и водохранилищ;
- защита склонов от поверхностной эрозии;
- защита и укрепление опор мостов;
- укрепление оголовков водопропускных труб;
- водоотведение и очистка загрязнённых стоков;
- подпорные стенки;
- укрепление склонов и насыпей автомобильных дорог;
- городские набережные, парковые зоны.

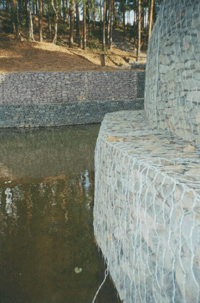

Укрепление берегов и регулирование русел рек

Для защиты берегов от речной эрозии и регулирования речных русел наиболее часто применялись следующие типы габионных берегоукреплений: откосный, полуоткосный, и вертикальный.

Начиная с 1996года выполнены следующие работы с применением укреплений данного вида из коробчатых габионов и матрацев Рено:

- берегоукрепление р.Москвы вдоль м/р 2,4 Марьино
- укрепление берега и регулирование русла р.Сходня (областная и московская сторона МКАД)
- берегоукрепление р. Чермянка в районе МКАД (Москва)

Берегоукрепление притока р.Самотека Укрепление русла р.Битца на МКАД

Укрепление берегов р. Сетунь пос.Заречье Укрепление русла ручья

Укрепление берегов р.Ички Берегоукрепление р.Москва в р-не дер.Жуковка

Укрепление берегов озер и водохранилищ.

Для защиты берегов озёр и водохранилищ от воздействия ветровых и судовых волн, устройства причалов и гаваней рекомендуется применять типы габионных укреплений всех видов, в зависимости от условий эксплуатации.

Начиная с 1998 года выполнены следующие работы в Московской области с применением коробчатых габионов и матрацев Рено:
- укрепление берега Икшинского водохранилища в пансионате МНТК микрохирургии глаза
- берегоукрепление на Можайском водохранилище
- устройство причала на Икшинском водохранилище
- устройство гавани для яхтклуба "Водник" на Клязминском водохранилище

Защита склонов от поверхностной эррозии.

Применение габионных конструкций для защиты склонов и откосов от поверхностной эрозии практиковалось в случае высокой интенсивности этих процессов, не позволяющих применять менее дорогостоящие методы биоинженерной защиты и осуществлялось с помощью площадного покрытия из матрацев Рено. Следует отметить, что такой вид защиты присутствует практически в каждом построенном объекте, имеющем крепление откосного или полуоткосного типа, выделим лишь некоторые из них:
- крепление откосов насыпи у магазина ИКЕА (Московская область)
- крепление откосов насыпи а.д. Коломна - Кашира

Защита и укрепление конусов моста.

Для защиты опор мостов от боковой эрозии и волновой абразии, а также защиты конусов мостов от поверхностной эрозии и склоновых процессов применялись коробчатые габионы и матрацы Рено на следующих объектах:
- защита опор мостов через р. Сетунь ( пересечение с МКАД)
- защита опор мостов через р. Сходня ( на фотографии)
- защита опор мостов через Бутаковский залив Химкинского водохранилища (пересечение с МКАД)
- защита опор мостов через р. Яуза ( пересечение с МКАД)
- укрепление конусов моста р. Битца на а.д. МКАД - Кашира (Московская область)

Укрепление оголовков водопропускных труб.

Укрепления данного вида наиболее распространены в московском регионе, только при строительстве МКАД было построено более 70 -ти сооружений данного вида, встречаются сооружения данного вида и на автомобильных дорогах Московской области. Применяются коробчатые габионы, матрацы Рено, Система Террамеш.

Выходной оголовок трубы

Петряев Овраг

Водоотведение и очистка загрязненных стоков.

Для водосбора и водоотведения использовались лотки, кюветы, канавы, выполненные из матрацев Рено и коробчатых габионов.

Ливневые стоки отводились в водопропускные сооружения, представляющие собой каскад водоёмов, выложенных матрацами Рено и разделённых переливными стенками из коробчатых габионов, предназначенные для их очистки от нерастворимых примесей.

Данные сооружения применялись на следующих объектах:
- водопропускное отводящее фильтрующее сооружение в зоне отдыха "Битца"
- фильтрующее сооружение у моста через р.Яуза (пересечение с МКАД)
- устройство водоотведения в Братеево (Москва)

Фильтрующие сооружения на МКАД

Подпорные стенки.

Укрепления данного вида довольно распространены в московском регионе. Для основной конструкции применяются коробчатые габионы, в основание укладываются матрацы Рено.

Перечислим несколько сооружений: - устройство подпорной стенки на съезде № 3 Ярославской развязки МКАД - устройство подпорной стенки к ДРСУ "Северный" на Бутаковском заливе Химкинского водохранилища - устройство подпорной стенки на Севастопольском проезде (Москва) - подпорная стенка р.Журавенка (на фотографии) 3-е кольцо, Остаповский проезд

Битца, институт Природы

Укрепление склонов и насыпей автомобильных дорог.

При выполнении работ данного вида применялись крепления различных типов с применение Системы Террамеш, коробчатых габионов, матрацев Рено:
- Подпорные стенки на участке внутригородской транспортной магистрали от Волгоградского проспекта до Автозаводской улицы (Москва)
- Устройство подпорной стенки на 41 км Киевского шоссе
- Укрепление оползневого берега р.Москва у с.Спас

Городские набережные и парковые зоны

Габионные конструкции часто применялись при создании искусственных ландшафтов, устройстве набережных:
- устройство зоны отдыха в Битце
- комплексное благоустройство поимы р. Раменки в Олимпийской деревне по ул. Удальцова
- укрепление берегов пруда "Новоспасский"
- укрепление берегов пруда у кинотеатра "МАРС"
- устройство набережной на Клязминском водохранилище в районе с.Троицкое
- берегоукрепление р. Чура в Южном Бутово

Дворцовый пруд в Останкино Пруд в ЦДРА

Пруд (Южное Бутово) Укрепление берегов пруда Торфянка

Обзор подготовил тех.директор ООО"Габионы Маккаферри СНГ-
Соковых М.Г.
